Se hai mai lavorato con installazioni di pannelli solari, probabilmente ad un certo punto ti sei imbattuto in cavi solari a doppio isolamento. Sono gli eroi non celebrati che trasportano tutta la potenza dai pannelli all'inverter e le loro prestazioni dipendono da piccoli dettagli molto più di quanto la maggior parte delle persone creda. Una domanda che mi viene posta continuamente come fornitore di cavi solari a doppio isolamento è: "Qual è il raggio di curvatura di questi cavi?" Non è un numero casuale che puoi tirare fuori dal nulla: sbagli e potresti riscontrare un isolamento danneggiato, una potenza in uscita ridotta o persino problemi di sicurezza su tutta la linea. Permettetemi di spiegarlo in termini semplici, senza eccessi di gergo, e di condividere ciò che ho imparato lavorando con questi cavi per anni.
Per prima cosa, ricapitoliamo rapidamente cosa sono i cavi solari a doppio isolamento, giusto per essere sicuri di essere sulla stessa lunghezza d'onda. A differenza dei normali cavi elettrici che potrebbero avere uno strato di isolamento, quelli a doppio isolamento hanno due strati separati: solitamente un nucleo, uno strato isolante interno e uno strato protettivo esterno. Questo strato extra è ciò che li rende perfetti per le installazioni solari: possono gestire il calore estremo, i raggi UV, l'umidità e tutte le cose che le installazioni solari esterne lanciano contro di loro. Ci sono alcuni tipi comuni di cui sentirai parlare, come ilCavo solare LEC 62930, che è una scelta popolare per le installazioni nordamericane, ilCavo solare EN 50618questo è lo standard in Europa, ilCavo H1Z2Z2K(super comune nei progetti solari globali) e persino ilCavo PV unipolarese stai eseguendo linee individuali tra i pannelli. Ognuno di questi ha specifiche leggermente diverse, compreso il raggio di curvatura, quindi non è una risposta valida per tutti.
Ora, perché il raggio di curvatura è importante? Pensa a un cavo come un tubo da giardino. Se lo pieghi troppo stretto, la parte interna si attorciglia, il flusso viene limitato e alla fine potrebbe rompersi o scoppiare. Nel caso dei cavi solari, una piegatura eccessiva può danneggiare il conduttore interno, provocando piccole rotture che si sommano alla perdita di potenza, o rompere l'isolamento, lasciando entrare acqua o raggi UV che nel tempo deteriorano il materiale. Questo non è solo un piccolo inconveniente; Ho visto installazioni in cui un appaltatore ha piegato un cavo troppo stretto per poterlo inserire in un piccolo condotto e due anni dopo ha dovuto sostituire metà delle linee perché l'isolamento era fragile e rotto. Questo è un errore costoso che nessuno vuole fare, soprattutto quando si suppone che gli impianti solari durino più di 25 anni.

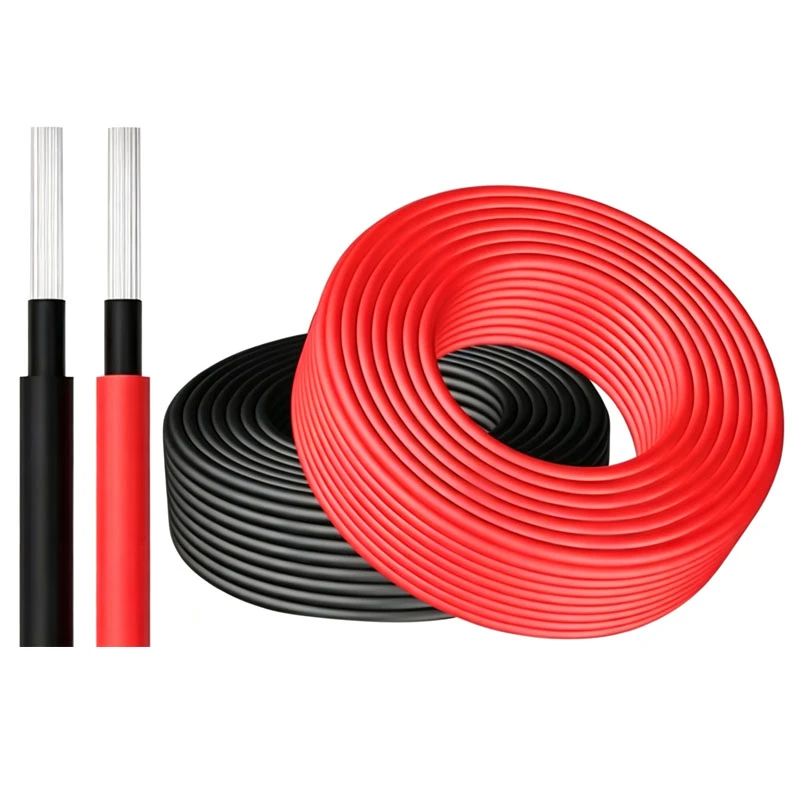

Allora, qual è il raggio di curvatura effettivo? La risposta breve è: dipende da alcuni fattori, ma lo standard per la maggior parte dei cavi solari a doppio isolamento è compreso tra 4 e 6 volte il diametro esterno del cavo. Aspetta, lasciami chiarire che il "diametro esterno" è la parte più spessa del cavo, compresi entrambi gli strati isolanti. Pertanto, se si dispone di un cavo con diametro di 10 mm, il raggio di curvatura minimo dovrebbe essere almeno di 40 mm e idealmente 60 mm per una maggiore attenzione. Ma ci sono delle eccezioni ed è qui che entrano in gioco i diversi tipi di cavi. Ad esempio, ilCavo solare LEC 62930è valutato per un raggio di curvatura minimo di 4 volte il diametro esterno quando è installato (flessione statica, il che significa che non si muove una volta posizionato) e 6 volte quando viene tirato o instradato dinamicamente (come quando lo si fa passare attraverso un condotto). ILCavo solare EN 50618ha specifiche simili (4x statiche, 6x dinamiche) perché è costruito per soddisfare i rigorosi standard di sicurezza europei per l'uso esterno. ILCavo H1Z2Z2K, che è un tipo flessibile spesso utilizzato per le interconnessioni dei pannelli, potrebbe anche abbassarsi leggermente per la flessione statica (alcune varianti sono classificate per 3,5 volte il diametro), ma solo quando non è sotto tensione. ILCavo PV unipolaretende a seguire la stessa regola, anche se controlla sempre il calibro specifico: i cavi più spessi potrebbero richiedere un raggio maggiore perché sono più rigidi.
Aspetta, assicuriamoci di distinguere tra flessione statica e dinamica, perché è un grande punto di confusione. La flessione statica è ciò che accade dopo l'installazione del cavo, ad esempio se si trova direttamente tra due pannelli ed è necessario effettuare una svolta delicata per inserirlo in una scatola di giunzione. È qui che entra in gioco il numero 4x. La piegatura dinamica si verifica quando il cavo viene spostato mentre è sotto tensione, ad esempio quando lo si tira attraverso un lungo condotto o lo si instrada attorno a più angoli durante l'installazione. In questi casi, il cavo è sottoposto a uno stress aggiuntivo, quindi il raggio di curvatura deve essere maggiore: 6x è il punto ottimale. Se provi a piegare dinamicamente un cavo solo a 4x, stai esercitando troppa pressione sul conduttore e sull'isolamento e probabilmente fallirà molto più velocemente.
Un altro fattore che influenza il raggio di curvatura è l'ambiente in cui si trova il cavo. Se la tua installazione solare è in un clima freddo, l'isolamento diventa più rigido e fragile, quindi hai bisogno di un raggio di curvatura maggiore rispetto a quello che avresti in un luogo caldo e tropicale. Ho avuto clienti in posti come Canada e Norvegia che mi hanno detto che devono regolare il raggio di curvatura di un ulteriore 10-15% in inverno, perché i cavi diventano rigidi quando le temperature scendono sotto lo zero. D'altro canto, se ti trovi in una zona molto calda, l'isolamento potrebbe essere più morbido, ma ciò non significa che puoi piegarlo più stretto: il calore può anche indebolire il conduttore, quindi attenersi al raggio minimo è ancora fondamentale. Inoltre, se si utilizzano più cavi insieme (come ilCavo CA solareche potresti utilizzare per il lato inverter), anche il diametro complessivo del fascio è importante. Se hai un fascio di cavi legati insieme, il raggio di curvatura dovrebbe essere basato sul diametro esterno totale del fascio, non su ogni singolo cavo. Questo è un errore che vedo spesso: gli appaltatori piegano un fascio di 5 cavi piccoli come se fosse un cavo grande e finiscono per piegare quelli interni.
Parliamo di cosa succede se si ignora il raggio di curvatura. Come ho detto prima, l'isolamento può rompersi, lasciando entrare umidità. L’umidità all’interno di un cavo solare è un grosso problema: può causare cortocircuiti, corrosione del conduttore e persino incendi elettrici, soprattutto perché i cavi solari trasportano alta tensione. Inoltre, quando si piega troppo un cavo, il conduttore interno può sviluppare microfessure. Con il passare del tempo, queste crepe aumentano e, alla fine, il conduttore si rompe, causando un pannello guasto o una sezione del sistema non funzionante. Ho dovuto sostituire dozzine di cavi installati con piegature improprie ed è sempre prevenibile. La buona notizia è che è facile da evitare: basta misurare il diametro esterno del cavo, fare i conti (4x o 6x) e assicurarsi che tutte le curve abbiano almeno quella dimensione.

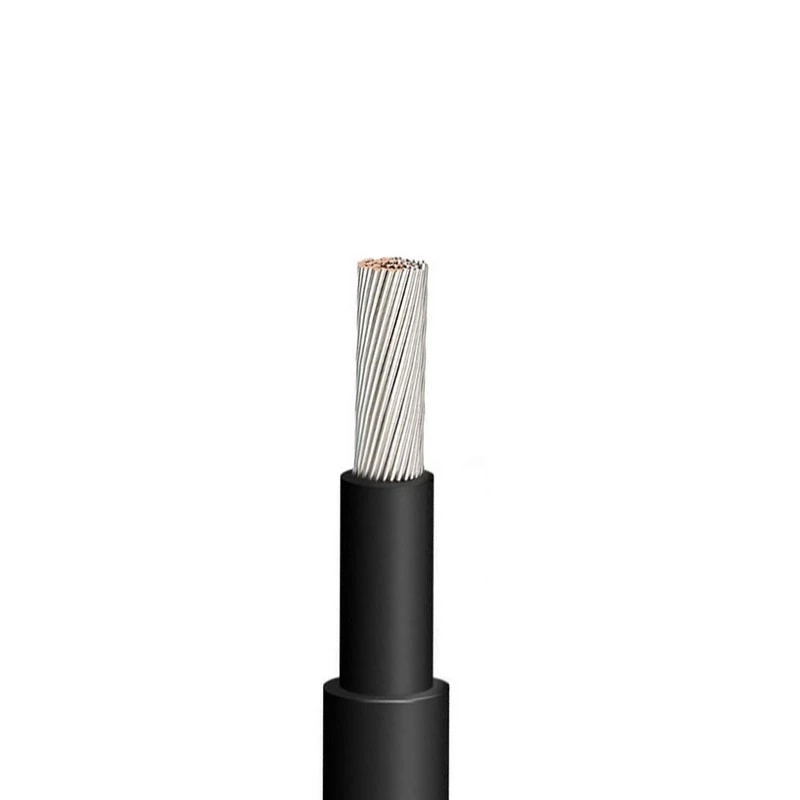

Aspetta, tutti i cavi solari a doppio isolamento seguono queste regole? Nella maggior parte dei casi sì, ma è sempre meglio controllare la scheda tecnica del produttore per il cavo specifico. Ogni cavo ha una struttura unica: diversi tipi di isolamento (come XLPE o PVC), diversi materiali conduttori (rame o alluminio) e diversi spessori. Ad esempio, un cavo fotovoltaico unipolare da 6 mm² avrà un diametro esterno leggermente diverso rispetto a uno da 10 mm², quindi i raggi di curvatura varieranno leggermente. Ecco perché è importante lavorare con un fornitore che possa fornirti specifiche esatte, non solo numeri generali. Essendo nel settore dei cavi solari da anni, dico sempre ai miei clienti di chiedere la scheda tecnica prima dell'installazione: non limitarsi a ciò che dice qualcun altro.
Un'altra cosa da notare è che alcuni nuovi cavi solari a doppio isolamento sono progettati per essere più flessibili, il che consente un raggio di curvatura più piccolo senza sacrificare la durata. Ad esempio, il cavo H1Z2Z2 K è realizzato con una trefolatura più fine nel conduttore, che lo rende più flessibile rispetto ai modelli precedenti, in modo da poter gestire curve più strette. Ma anche con i cavi flessibili non dovresti spingerti troppo oltre. Ho visto cavi flessibili con raggio di curvatura nominale di 3,5x piegarsi fino a 2x e nel giro di un anno presentavano crepe nell'isolamento esterno. Flessibilità non significa che siano indistruttibili: ti dà solo un po' più di spazio con cui lavorare.
Vorrei condividere un breve esempio di vita reale per renderlo concreto. L'anno scorso, un mio cliente in Arizona stava installando un sistema solare sul tetto da 10 kW. Avevano un mix diCavo solare EN 50618ECavo CA solare. Il loro installatore aveva fretta e ha provato a piegare i cavi CC da 6 mm² attorno a un angolo della canalina, misurando solo 25 mm, ovvero molto meno dei 40 mm richiesti (4 x 10 mm di diametro). Pochi mesi dopo, un forte monsone colpì e l'acqua penetrò attraverso la piccola fessura nell'isolamento di quella stretta curva. Il sistema ha perso il 15% della sua potenza e hanno dovuto chiamarci per sostituire i cavi. La soluzione è stata semplice: hanno piegato nuovamente i cavi al raggio corretto, hanno sigillato adeguatamente il condotto e da allora non hanno più avuto problemi. Ciò avrebbe potuto essere evitato se avessero impiegato 10 secondi in più per fare i conti sul raggio di curvatura.
Quindi, per concludere, qual è il punto chiave sul raggio di curvatura dei cavi solari a doppio isolamento? Non è un numero casuale: è una specifica fondamentale che protegge il tuo investimento nel sistema solare. Per le curve di installazione statica, puntare a 4 volte il diametro esterno del cavo; per il percorso dinamico (passare attraverso i condotti, fare curve durante l'installazione), scegliere 6x. Controlla sempre le specifiche specifiche per il tuo tipo di cavo, che si tratti di LEC 62930, EN 50618, H1Z2Z2 K, cavo fotovoltaico a nucleo singolo o cavo CA solare, perché ognuno presenta lievi variazioni. Se esegui l'installazione in un clima a bassa temperatura, adattalo alle condizioni climatiche fredde e non piegare mai i cavi in bundle in base alle dimensioni dei singoli cavi. E se non sei sicuro, non tirare a indovinare: rivolgiti a un fornitore affidabile che possa guidarti.
Se stai lavorando a un progetto solare e hai bisogno dei giusti cavi solari a doppio isolamento con specifiche di piegatura precise o hai domande sulle migliori pratiche di installazione, non esitare a contattarci per discutere delle tue esigenze. Possiamo aiutarti a scegliere il cavo giusto per la tua configurazione, condividere le specifiche esatte e assicurarci che l'installazione venga eseguita correttamente la prima volta. È meglio investire un po' di tempo per correggere i dettagli in anticipo piuttosto che affrontare costose riparazioni in un secondo momento.
Riferimenti:
- Commissione Elettrotecnica Internazionale (IEC) 62930:2018, Sistemi fotovoltaici (PV) - Cavi per sistemi fotovoltaici - Requisiti e metodi di prova
- Comitato Europeo di Normazione Elettrotecnica (CENELEC) EN 50618:2014, Cavi per sistemi fotovoltaici (PV) - Requisiti per i cavi fotovoltaici
- Underwriters Laboratories (UL) 4703:2022, Standard per la sicurezza dei cavi fotovoltaici
