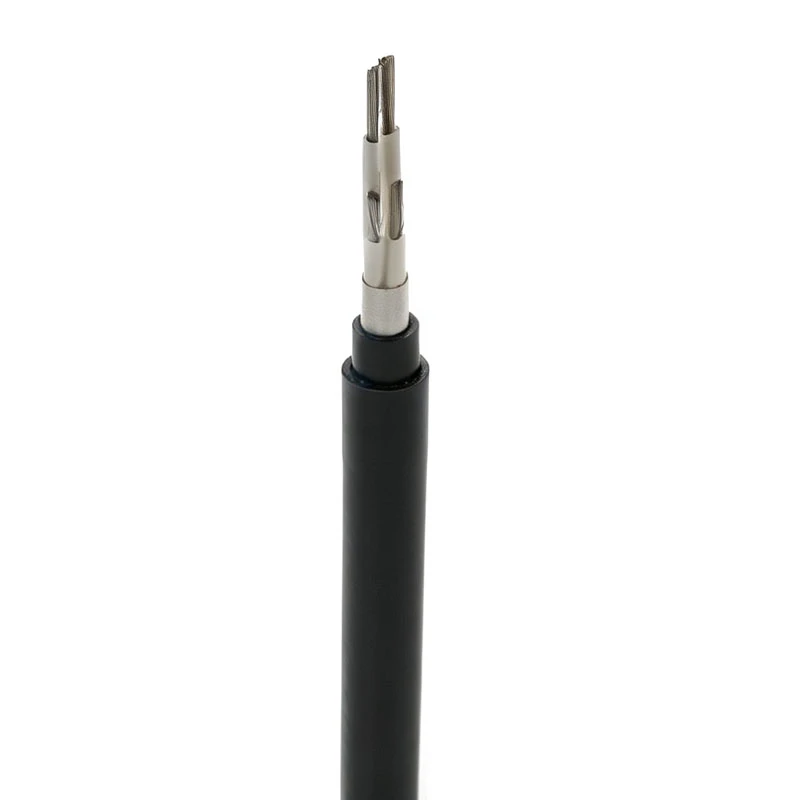

Ehi, se ti è mai capitato di fissare un pannello elettrico marino disordinato a tarda notte sulla tua barca, cercando di capire perché le luci di navigazione tremolano o la pompa di sentina si spegne durante la tempesta, probabilmente ti sarai chiesto: "Come diavolo faccio a scegliere la giusta dimensione del cavo per questo sistema?" Sono ormai anni che lavoro nel settore dei cavi marittimi: fornitureCavo certificato marinoa skipper, costruttori di barche e ragazzi di cantiere in tutta la costa - e siamo sinceri, non esiste un foglietto illustrativo valido per tutti, ma esiste un processo solido e pratico che ha salvato tonnellate di persone da mal di testa (e riparazioni costose) su tutta la linea.
Prima di tutto, chiariamo una cosa: gli impianti elettrici marini sono molto diversi da quelli di casa tua. Acqua salata, vibrazioni costanti, umidità e schizzi occasionali (o immersione completa, se le cose vanno male) significano normali vecchie prolunghe o cavi domestici? Non lo taglieranno. Ecco perché insistiamo sempreCavo certificato marinocome linea di base. Ma anche tra i dispositivi marini, le dimensioni contano molto: i cavi sottodimensionati si surriscaldano, causano cadute di tensione che uccidono i dispositivi elettronici e provocano persino un incendio. Sovradimensionato è solo uno spreco di denaro ed è più difficile da percorrere attraverso paratie strette. Quindi analizziamolo passo dopo passo, senza gergo fantasioso (salterò i termini elettrici strani dove posso e spiegherò quelli che devo usare).
Inizia dalle basi: prima hai bisogno di due numeri fondamentali. Non tirare a indovinare qui: tira fuori il progetto elettrico della tua barca o, se stai adattando qualcosa, prendi un multimetro (o cerca il manuale del dispositivo che stai alimentando) per ottenere queste due cose. Innanzitutto, la corrente totale assorbita dal tuo sistema, misurata in ampere. Non si tratta di un solo gadget: somma ogni singola cosa su quel circuito: luci di navigazione, radio, inverter, pompe di sentina, persino quel piccolo frigorifero che gestisci quando sei all'ancora. Se disponi di un motore da pesca alla traina da 50 A e di un GPS da 10 A, il totale di quel circuito è di 60 A. In secondo luogo, è necessaria la lunghezza del cavo: quanto dista il banco batterie (o il pannello degli interruttori) da quel dispositivo? Se è una piccola barca da pesca, forse 5 piedi; se è una barca a vela da 50 piedi con una luce di ancoraggio remota a prua, potrebbe essere di 40 piedi. Saltare uno di questi numeri è una ricetta per scegliere la taglia sbagliata.
È qui che le persone sbagliano continuamente: pensano "più amplificatori = cavo più grande" o "durata più lunga = cavo più grande", ma è una combinazione di entrambi. La parte fisica è semplice: l’elettricità perde un po’ di potenza mentre scorre attraverso il filo e quella perdita si trasforma in calore. Se il percorso è lungo, l'elettricità ha ancora molta strada da percorrere, quindi il calo è maggiore e se stai assorbendo molti ampere, il calore si accumula più velocemente. Troppo calore fa sì che l'isolamento del cavo si sciolga, esponendo il rame e provocando un cortocircuito. Troppa caduta di tensione e quel radar da $ 1.000 non si accenderà correttamente o la batteria si scaricherà molto più velocemente di quanto dovrebbe. La maggior parte dei marinai concorda sul fatto che non si desidera una caduta di tensione superiore al 3% per i sistemi a 12 V, al 6% per i sistemi a 24 V o 48 V (poiché una tensione più elevata ha una caduta minore all'inizio). Questa è la regola pratica, lo giuro.
Mettiamolo alla prova con un esempio, perché i numeri lo rendono reale. Supponiamo che tu stia utilizzando una luce di ancoraggio da 12 V che assorbe 2 A e che la distanza dal pannello a prua è di 25 piedi. Colleghiamolo: 2 amp, 25 piedi. Guardando le tabelle delle dimensioni standard dei cavi marini, è come un calibro 16. Facile, vero? Ora, se quella stessa luce fosse un proiettore LED da 10 A per il ponte e la distanza fosse di 50 piedi? 10 amp, 50 piedi: salti fino al calibro 10. Se si tratta di una pompa di sentina da 40 A su una barca a vela di 60 piedi? 40 amp, 60 piedi: avrai bisogno di un calibro 4, senza dubbio. Ma aspetta, non prendere semplicemente una carta a caso da Google: assicurati che la carta sia specificatamente per uso marino, non automobilistico o residenziale. Le carte automobilistiche potrebbero non tenere conto delle condizioni dell’acqua salata o del calore generato dalle imbarcazioni, e quelle residenziali sono totalmente fuori discussione.
Un altro fattore importante su cui vedo dormire i proprietari di barche: dove passa il cavo. È all'aria aperta, sepolto in una paratia o seduto accanto a un collettore di scarico? Se è vicino a una fonte di calore, è necessario un cavo un po' più spesso per gestire il calore extra. Se deve essere fletteto molto, come un cavo che collega una piattaforma da bagno pieghevole o un arco retrattile, è necessarioCavo flessibile marino, che ha fili di rame extra intrecciati per resistere a flessioni costanti senza rompersi. Il normale cavo marino è rigido, non costruito per flettersi tutto il giorno tutti i giorni. Ad esempio, se stai alimentando un faretto remoto su un palo telescopico, il cavo flessibile non è negoziabile, non è solo bello da avere.
La stagnatura dei fili di rame è un altro must per l'uso marino. Il rame non stagnato si corroderà molto velocemente in acqua salata, trasformandosi da rame lucido a una sostanza verde friabile in un anno o due. Ecco perché il nostroCavo marino stagnato da 6 mm(e tutti i nostri cavi marini stagnati) sono un punto di riferimento per l'affidabilità a lungo termine. Il rame stagnato resiste molto meglio al sale, all'umidità e alle vibrazioni, quindi le connessioni restano salde e la potenza costante. Se eviti il filo stagnato, sostituirai i cavi ogni due anni, il che è sia una seccatura che uno spreco di denaro.
Ora parliamo di tipi di sistemi specifici, perché il dimensionamento di una piccola imbarcazione da 12 V è molto diverso da quello di un grande trawler da 48 V. Ad esempio, i cavi di controllo di bordo: sono quelli che fanno funzionare gli interruttori, gli allarmi e i controlli di navigazione tra il timone e la sala macchine. Lo consiglio sempreCavo di controllo di bordoper questo, poiché sono costruiti per gestire segnali di controllo a bassa tensione senza interferenze e dispongono di un isolamento aggiuntivo per resistere al duro ambiente della sala macchine. Per una semplice imbarcazione giornaliera da 12 V con batteria, pompa di sentina, GPS e luci, probabilmente stai cercando un cavo da 16, 14 e 12 per le piccole cose, e forse un cavo da 8 per l'alimentatore principale della batteria. Per un sistema a 24 o 48 V su un'imbarcazione più grande, puoi effettivamente utilizzare un indicatore leggermente più piccolo di 12 V, il che è utile sapere se stai aggiornando la tua configurazione elettrica.
Aspetta, inoltre: non ridimensionare mai "solo per risparmiare qualche soldo". Alcuni ragazzi sono venuti da me dopo aver inserito un cavo sottodimensionato, il cavo si è surriscaldato, si è sciolto attraverso la paratia e ha quasi appiccato un incendio. L'assicurazione non l'ha coperto perché è stato un lavoro fai da te con il cavo sbagliato e hanno dovuto ricablare l'intera barca. È molto più costoso che acquistare in anticipo il cavo della giusta dimensione. E sì, il cavo marino è un po' più costoso di quello del negozio di ferramenta, ma vale ogni centesimo. È valutato per le condizioni, è stagnato, ha il giusto isolamento: qui ottieni quello per cui paghi.
Esaminiamo nuovamente il processo passo dopo passo per assicurarci che rimanga, indipendentemente dal tuo progetto. 1. Somma tutti gli amplificatori per quel circuito specifico: non mescolare i circuiti, gestiscili uno alla volta. 2. Misura la lunghezza esatta del cavo, da un'estremità all'altra (raddoppiala se lo fai passare attraverso una serie di paratie e angoli, poiché ne avrai bisogno di più per collegarti ai terminali). 3. Controllare dove passa il cavo: vicino a fonti di calore? Ha bisogno di più spesso. Flessione? Prendi un cavo flessibile. Andare in uno spazio umido? Attenersi a materiale in scatola classificato per uso marino. 4. Cerca una tabella della caduta di tensione specifica per il settore marino o utilizza un calcolatore online per il dimensionamento dei cavi marini (assicurati solo che sia per il settore marino e non per altri usi). 5. Prendi il calibro successivo se sei al limite: meglio un po' troppo spesso che troppo sottile.
E un consiglio professionale da anni nel gioco: etichetta sempre ogni cavo quando hai finito. Utilizza un'etichetta termoretraibile o un pennarello di tipo marino che non sbiadisca al sole o al sale. Quando sostituisci una parte in un secondo momento o risolvi un problema, sarai così felice di aver annotato a cosa serve ciascun cavo, di che calibro è e dove corre. Non dovrai più indovinare quale cavo va alla luce di navigazione o alla luce della cabina quando qualcosa smette di funzionare.
Se non sei ancora sicuro o hai una configurazione strana, come un inverter personalizzato, un grande motore da pesca alla traina o un sistema di alimentazione ausiliario costruito in casa, contattaci. Siamo specializzati in cavi marini, quindi possiamo aiutarti a scegliere la dimensione e il tipo esatti di cui hai bisogno, sia che si tratti di standardCavo marino a 3 nucleiper circuiti semplici o lunghezze personalizzate per progetti più grandi. Abbiamo lavorato con tutti, dagli skipper del fine settimana ai costruttori navali professionisti, quindi sappiamo cosa funziona in acqua, non solo sulla carta. Non correre rischi con l'impianto elettrico della tua barca: procurati il cavo giusto, della giusta dimensione, da un fornitore che conosce l'attrezzatura nautica dentro e fuori.
Ora, per concludere, prendiamo i punti chiave in modo da non dimenticare: il cavo marino non è un cavo normale, usa sempre materiale classificato. Gli amplificatori e la lunghezza della corsa sono i due non negoziabili per il dimensionamento. Caduta di tensione massima del 3% per 12 V, 6% per tensioni superiori. Il rame stagnato è un must per l'acqua salata. Cavo flessibile se si muove. Evita il cavo economico del negozio di ferramenta: ti costerà di più a lungo termine. Se hai bisogno di aiuto, contattaci e possiamo guidarti attraverso la soluzione.
Riferimenti
- Linee guida per le installazioni elettriche marine dell'American Bureau of Shipping (ABS).
- Associazione nazionale per la protezione antincendio (NFPA) 302: Imbarcazioni commerciali e da diporto
- Dimensionamento standard dei cavi della Marine Electrical Society (MES) per piccole imbarcazioni
